Başarılı PID fonksiyonu ile dikkat çeken DTC Proses kontrol modülleri, başta sıcaklık kontrolü olmak üzere bir çok alanda kullanılabilme yeteneğine sahip.

Aşağıda Bu cihazla ilgili olarak genel özellikleri okuyabilir, manual ve pc programını indirebilirsiniz.

Genel Bilgiler

• PID, PID Program, Manuel On-Off kontrol modları
• DTC1000 CPU’ya 7 adet DTC2000 ilave modül eklenebilme
• Küçük boyut ve DIN raya montaj
• CPU tarafından ilave modüllere otamatik ID atama
• Delta T/C software ile kolay parametre değişimi
• PID Auto-tuning fonksiyonu, hızlı örnekleme, modüler konfigürasyon
• Universal sensör girişleri (TC, PT100, 0~5V, 0~10V, 0~20mA, 4~20mA, 0~50mV)
• 2 kontrol, 1 alarm çıkışı, 12 alarm modu
• Sıcaklık birimi C ve F seçimi, ayar/okuma kilit fonksiyonu
• Kontrol çıkış seçenekleri:
  • Röle çıkışı (250VAC, 5A)
  • Voltaj pulse çıkışı (14V, max 40mA)
  • **DC akım çıkışı (4~20mA)
  • **Lineer voltaj çıkışı ( 0~10V)
  • Standart RS-485 haberleşme (Modbus ASCII/RTU)
• DC akım ve lineer voltaj çıkış aralıkları ayarlanabilir
• PID Program kontrol (8 dahili grup ve her grupta 8’er adım)
• Her adımda farklı SV değerleri ve çalışma süreleri tanımlanabilir
• PID program kontrolde esnek Run/Stop seçimi
• Ayarlanan adımın set değeri ve kalan süresi ilgili parametreden veya software’den görülebilir
• Dual loop çıkış kontrol (aynı anda ısıtma/soğutma kontrolü)
  **sadece 1.çıkış için

DTC SERİSİ Modüller

• DTC1000R   Röle+Röle
• DTC2000R   Röle+Röle
• DTC1000V   Voltaj+Röle
• DTC2000V   Voltaj+Röle
• DTC1000C    Lineer Akım+Röle
• DTC2000C    Lineer Akım+Röle
• DTC1000L    Lineer Voltaj+Röle
• DTC2000L    Lineer Voltaj+Röle

Hatırlatma:

DTC haberleşme protokol ayarları unutulduğunda Aşağıdaki yöntemleri uygulayarak tekrar haberleşebileceğiniz ayarlara sahip olabilirsiniz.

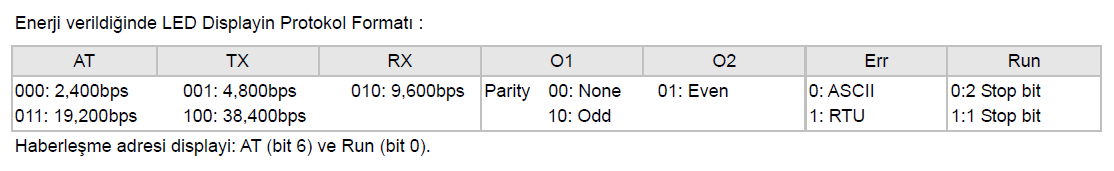

DTC Enerjisini kesip tekrar enerji veriniz. Enerji verdiğiniz anda hangi ledler yanıyorsa bunları not ediniz. Bu ledlere karşılık gelen haberleşme protokolündeki ayarlar aşağıdaki tabloda gösterilmiştir.

Cihazın manual ve PC konfigürasyon programını aşağıdaki linklerden indirebilirsiniz.

MANUAL : Delta DTC Manual_indir

PC PROG. :Delta_DTC_PC_Programı_indir
